一、產品用途、特點

　　快速拆裝。其中兩路開閉型快換接頭內藏有自動開閉的單向閥，軟管拆下時，可防止配管內部的液體流出。

　　二、適用工況

　　公稱通徑：DN15 - DN150mm

　　產品長度：200mm - 5000mm

　　公稱壓力：0.6MPa、1.0MPa、1.6MPa

　　工作溫度：-196℃－450℃

　　介質：液體、氣體等。

　　接頭：ISO標準錐管螺紋、NPT、JIS標準錐管螺紋可選用外螺紋或內螺紋連接形式

　　三、結構及材料

　　爪型快速接頭代號KK（DN40-DN150）一端爪型內接頭，一端爪型外接頭

　　兩路開閉型快換接頭形式代號KG（DN10-DN50）兩端內螺紋連接兩路開閉型快換接頭

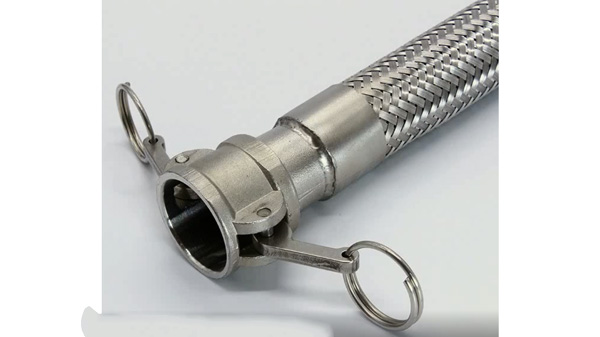

　　扳把式快速接頭形式代號KB（A+D）（DN10-DN100）兩端內螺紋（A+D）配對扳把式快速接頭

　　扳把式接頭A型扳把式接頭B型扳把式接頭C型扳把式接頭D型扳把式接頭E型扳把式接頭F型

　　1.波紋管：不銹鋼304、316L、321等

　　2.網套：不銹201、202、鋼304、321、316L等

　　3.接頭：碳鋼、不銹鋼

　　四、產品代號示例

　　五、安裝注意事項

　　1、在選用金屬軟管時，為便于安裝請盡可能選用一端為松套法蘭的金屬軟管。

　　2、施工現場進行電焊作業時應保護金屬軟管表面，防止焊渣和引弧燒傷金屬軟管。

　　3、嚴禁金屬軟管扭曲安裝。

　　4、不應沿金屬軟管根部彎曲，不應有死彎。

　　5、所通介質不得對波紋管材料具有腐蝕性，介質中氯離子含量應≤２５ＰＰＭ

　　6、嚴格安裝圖示正確安裝方式安裝。（見安裝指南）

　　7、嚴禁機械損傷法蘭密封面。

　　8、不能用含氯的清潔劑活鋼絲刷清除金屬軟管內的污物
